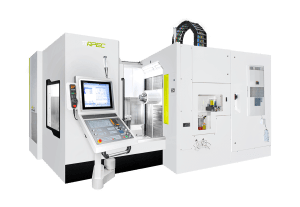

Centre usinage horizontal 5 axes
APEC HS700

Centre horizontal 5 axes
APEC HS700

Le HS700 d’APEC est un centre d’usinage horizontal 5 axes conçu pour l’usinage de pièces complexes dans l’aéronautique, avec une haute rigidité et une précision optimale.

Points forts Caractéristiques techniques Volume d'usinage Vidéo

• Broche haute performance : Broches à entraînement direct jusqu’à 24 000 tr/min, avec une puissance allant jusqu’à 75 kW et un couple pouvant aller jusqu’à 300N.m, idéales pour l’usinage de superalliages et autres matériaux difficiles
• Grande précision : Équipé de règles de mesure Heidenhain 5 axes, assurant une précision de positionnement de ±5 µm
• Table rotative modulable : Table de Ø700 mm avec moteur à transmission directe pour des usinages ultra-précis sur de grandes pièces (jusqu’à Ø650 mm)
• Productivité : Magasin de palettes pouvant aller jusqu’à 18 palettes en option

		Unité	HS700
Dimensions table		mm	Ø650
Charge maxi		kg	350
Courses Axes X/Y/Z		mm	710 x 910 x 810
Courses Axes A/C		deg	90~135/±360
Avances rapides Axes X/Y/Z		m/min	60/60/60
Avances rapides Axes A/C		tr/min	70/80
Vitesse de broche	HSK-A63	tr/min	20000 [18000 – 24000]
Puissance de broche		kW	36/30
Vitesse de broche	HSK-A100	tr/min	[12000 – 15000]
Puissance de broche		kW	[45/54]
Capacité du magasin d’outils			60 [90 – 120]

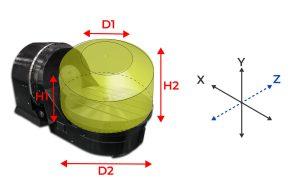

	Unité	Diamètre D1	Diamètre D2	Hauteur H1	Hauteur H2
HS700	mm3	Ø460	Ø700	510	630

Présentation – Centre horizontal 5 axes APEC HS700 multipalettes MPP

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre d’usinage horizontal 5 axes APEC HS700, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue

Demandez l’avis d’un expert

Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.

J’ai besoin d’un expert !

PCI, l’exigence industrielle au service de votre production

Implantée à Saint-Étienne, PCI conçoit, intègre et fait évoluer les moyens de production des industriels depuis près de 100 ans. Notre métier d’origine, l’usinage et la conception de machines, nous a appris ce qu’exigent les environnements de production les plus contraignants : la précision, la répétabilité et la disponibilité.

Membre de TTGroup, l’un des principaux constructeurs mondiaux de machines-outils Taïwanais, nous distribuons en France les marques Tongtai, Honor Seiki et APEC, reconnues pour leur fiabilité dans l’aéronautique, l’automobile et la mécanique générale. Cette appartenance nous donne accès à une puissance industrielle internationale et à un approvisionnement en pièces sécurisé sur le long terme.

Nous ne nous limitons pas à la fourniture d’une machine. Étude de process, automatisation et robotique, vision et contrôle, retrofit, retooling, maintenance et réparation de broches : nous assemblons les briques nécessaires pour construire la réponse adaptée à votre besoin, à l’échelle d’un poste, d’une cellule ou d’une ligne complète.
