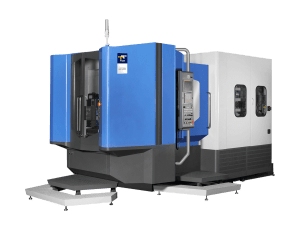

Centre d’usinage horizontal
Tongtai Série HA-II
Le centre d’usinage horizontal 4 axes TONGTAI série HA-II est une machine universelle conçue pour l’usinage de pièces en aluminium, fonte et aciers. Elle est dotée d’un palettiseur 2 palettes pour le chargement d’une pièce en manuel ou automatique pendant l’usinage d’une autre pièce. La série HA-II propose des déplacements rapides jusqu’à 60m/min, et un changeur d’outils entraîné par came à rouleaux afin de réduire les temps de cycles.
Centre horizontal
Tongtai Série HA-II
Le centre horizontal de la Série HA de Tongtai est conçu pour offrir une productivité maximale. Grâce à sa broche haute performance et sa structure renforcée, cette série est idéale pour les applications d’usinage nécessitant à la fois vitesse et puissance.
- Broche puissante : Jusqu’à 12000 tr/min, avec une puissance de 25kW et un couple maximal de 233 Nm
- Avances rapides : 60 m/min sur les axes X, Y et Z pour une réduction des temps de cycle
- Stabilité accrue : Colonne à double paroi et guidages à rouleaux sur les 3 axes, offrant une rigidité exceptionnelle pour l’usinage de précision
- Précision et la rigidité maximale : Axe B à 0.001° avec une force de bridage des palettes de 18 tonnes
- HA-400II
- HA-500II
| Unité | HA-400II | HA-500II | |
| Dimensions table | mm | 400 x 400 | 500 x 500 |
| Charge maxi | kg | 400 (x 2) | 500 (x 2) |
| Courses Axes X/Y/Z | mm | 610 x 580 x 580 | 710 x 680 x 680 |
| Avances rapides Axes X/Y/Z | m/min | 60/60/60 | |
| Cône de broche | BT40 [BBT40] | ||
| Vitesse de broche | tr/min | 12000 | |
| Puissance de broche | kW | 25/22 | |
| Capacité de magasin d’outils | 60 [90 – 120] | ||

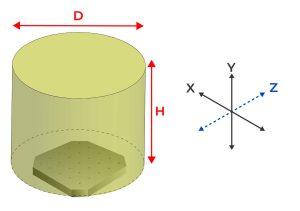

| Unité | Pièce maxi | Courses | ||||
| Diamètre D | Hauteur H | Axe Y | Axe X | Axe Z | ||
| HA-400II | mm3 | Ø630 | 800 | 580 | 610 | 580 |
| HA-500II | mm3 | Ø800 | 1000 | 680 | 710 | 680 |
Téléchargez notre catalogue
Tout ce que vous devez savoir sur le centre d’usinage horizontal Tongtai Série HA-II, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Je télécharge gratuitement le catalogue
Demandez l’avis d’un expert
Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.
A lire aussi
Si vous désirez compléter votre compréhension sur le fonctionnement et les caractéristiques des centres horizontaux, consultez notre page dédié à cet effet.
PCI, l’exigence industrielle au service de votre production
Implantée à Saint-Étienne, PCI conçoit, intègre et fait évoluer les moyens de production des industriels depuis près de 100 ans. Notre métier d’origine, l’usinage et la conception de machines, nous a appris ce qu’exigent les environnements de production les plus contraignants : la précision, la répétabilité et la disponibilité.
Membre de TTGroup, l’un des principaux constructeurs mondiaux de machines-outils Taïwanais, nous distribuons en France les marques Tongtai, Honor Seiki et APEC, reconnues pour leur fiabilité dans l’aéronautique, l’automobile et la mécanique générale. Cette appartenance nous donne accès à une puissance industrielle internationale et à un approvisionnement en pièces sécurisé sur le long terme.
Nous ne nous limitons pas à la fourniture d’une machine. Étude de process, automatisation et robotique, vision et contrôle, retrofit, retooling, maintenance et réparation de broches : nous assemblons les briques nécessaires pour construire la réponse adaptée à votre besoin, à l’échelle d’un poste, d’une cellule ou d’une ligne complète.
DECOUVREZ NOS AUTRES CENTRES HORIZONTAUX

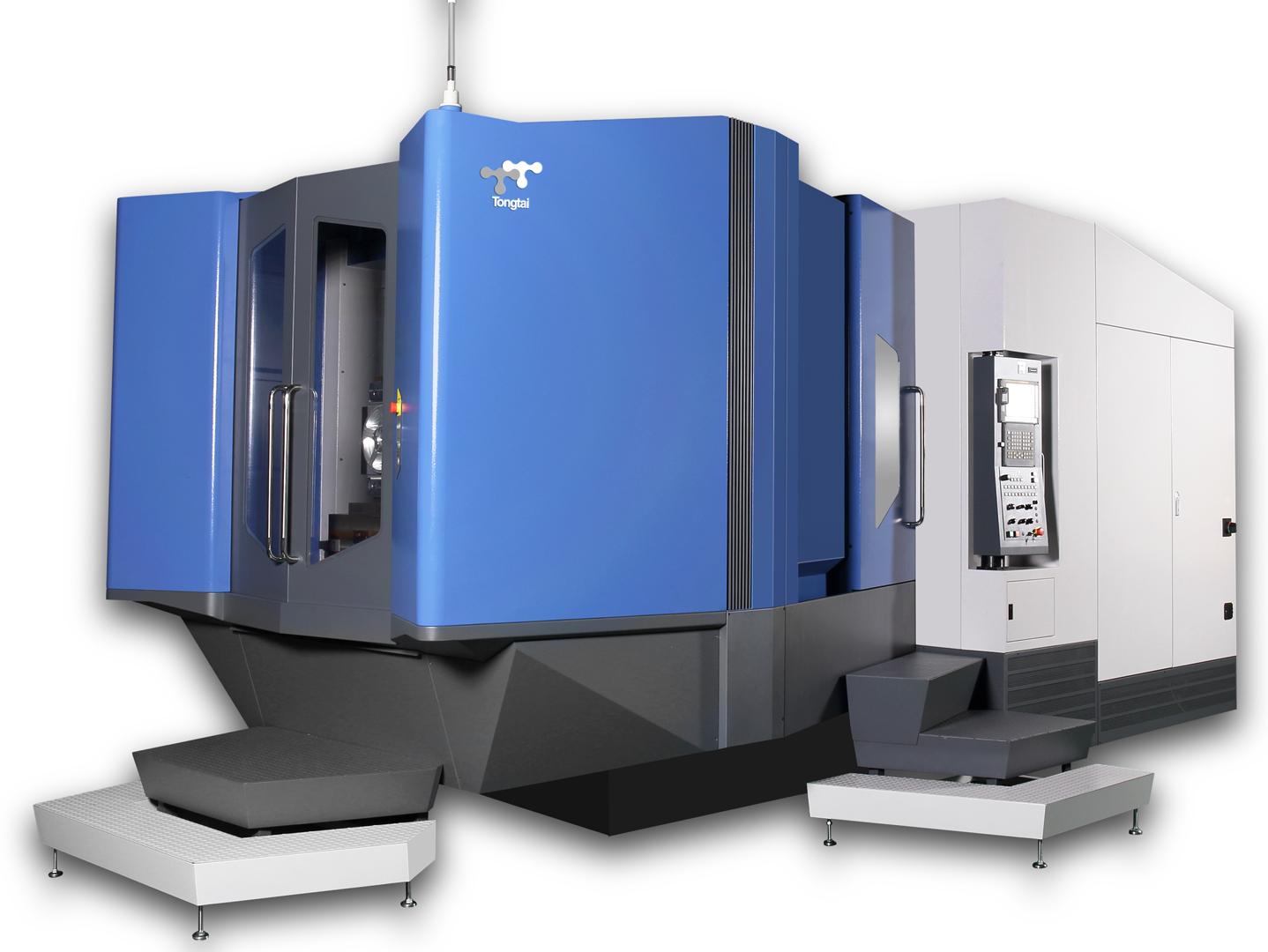

Centre usinage horizontal Tongtai Série HB-II
Palette de 500 x 500 à 800 x 800 mm Volume d'usinage de Ø900 x H1100 mm à Ø1350 x H1250 mm
En savoir plus

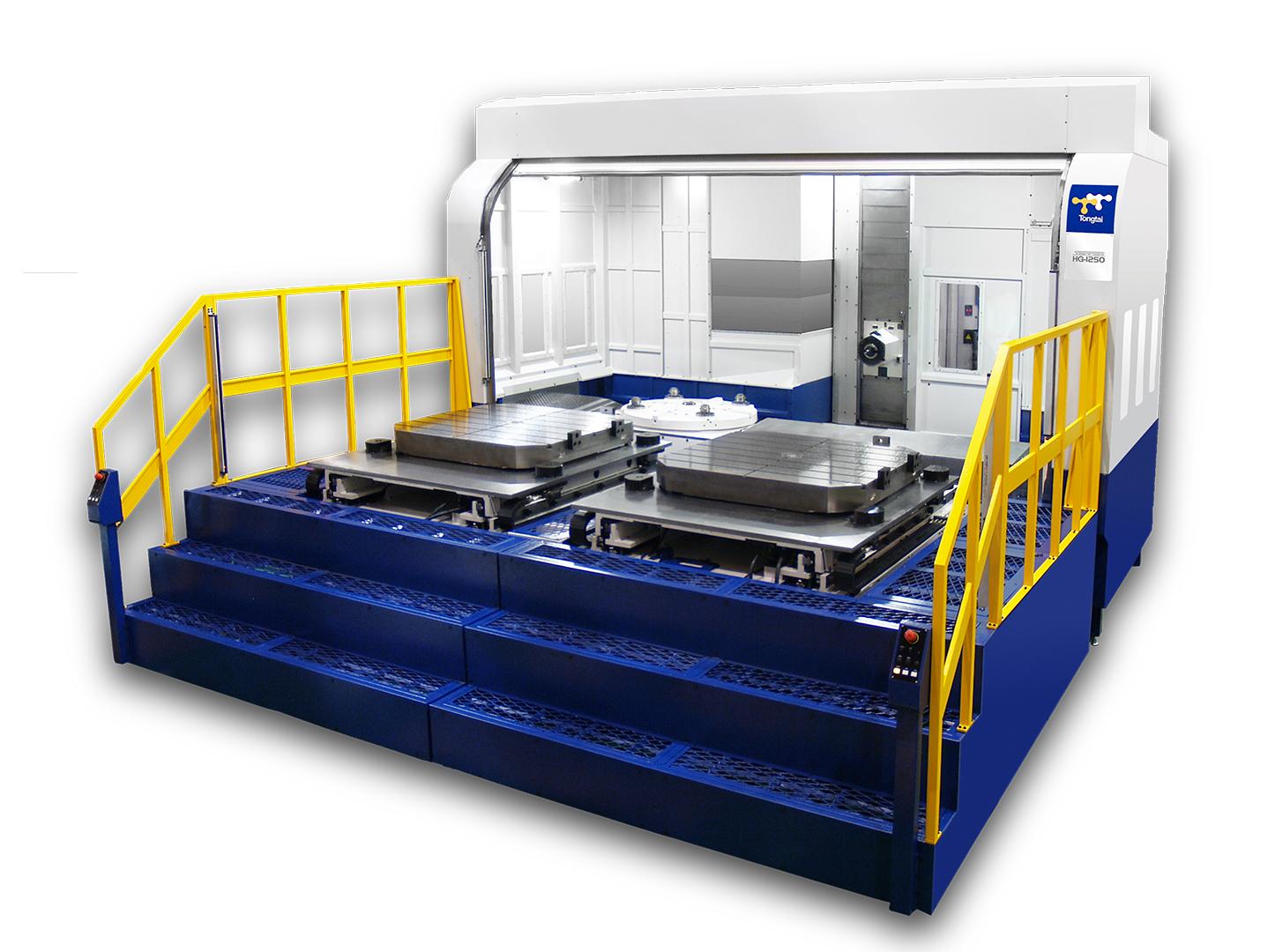

Centre usinage horizontal Tongtai Série HG
Palette de 800 x 800 à 1250 x 1250 mm Volume d'usinage de Ø1400 x H950 mm à Ø1970 x H1500 mm
En savoir plus

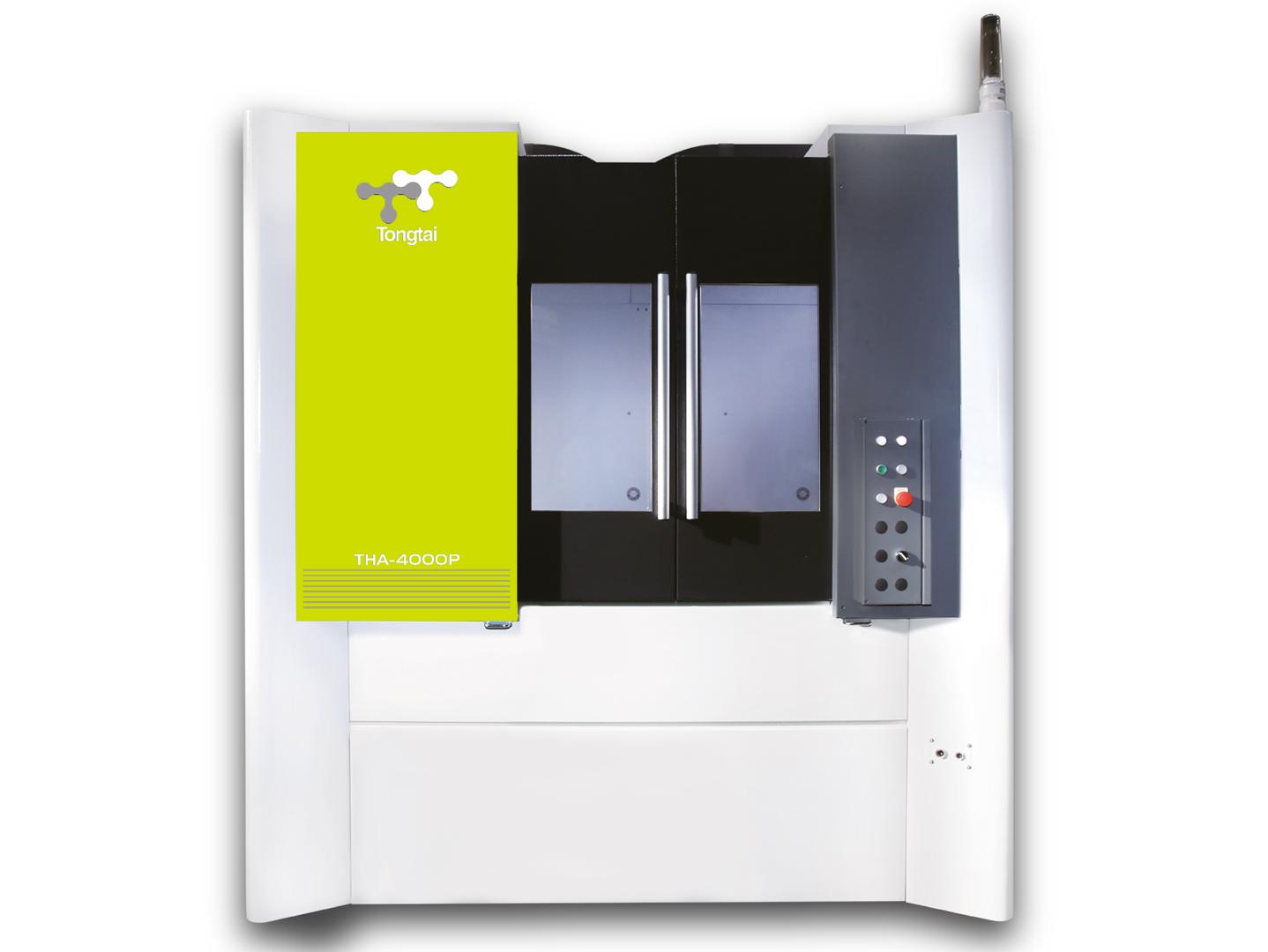

Centre usinage horizontal Tongtai Série THA
