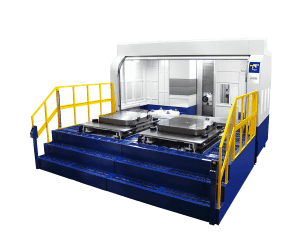

Centre d’usinage horizontal
Tongtai Série HG
Le centre d’usinage horizontal TONGTAI HG est une machine destinée à l’usinage de pièces volumineuses. La broche standard de 3600 tr/min développe un couple maximum de 1093 Nm ce qui permet d’usiner des matières difficiles avec beaucoup d’efficacité. Il est possible d’avoir, en option, une broche 6000 tr/min.
Centre horizontal
Tongtai Série HG
Le centre horizontal de la Série HG de Tongtai est conçu pour des applications d’usinage lourdes avec une grande capacité de charge et une précision extrême, grâce à une structure optimisée par analyse des éléments finis.
- Rigidité : Les 3 axes sont équipés de guidages prismatiques afin de répondre aux exigences de haute rigidité en usinage à grand rendement
- Broche de type boite de vitesses : Jusqu’à 8 000 tr/min avec un couple maximum de 1 319 Nm.
- Capacité élevée : Courses des axes X, Y, Z allant jusqu’à 2 000 x 1 400 x 1 250 mm et une charge de palette jusqu’à 4 000 kg
- Précision de positionnement optimale : Est équipé en standard de règles absolues sur tous les axes
Changeur de palettes automatique : Augmente la productivité avec des temps de cycle réduits.
- HG-800II
- HG-1250
| Unité | HG-800II | HG-1250 | |
| Dimensions table | mm | 800 x 800 | 1250 x 1250 |
| Charge maxi | kg | 2000 (x2) | 4000 (x2) |
| Courses Axes X/Y/Z | mm | 1120 x 1000 x 1250 | 2000 x 1400 x 1250 |
| Avances rapides Axes X/Y/Z | m/min | 15/15/15 | 20/20/20 |
| Cône de broche | BT50 [BBT50] | ||
| Vitesse de broche | tr/min | 6000 [8000] | |
| Puissance de broche | kW | 21.5/18.5 [26/22] | |
| Capacité du magasin d’outils | 60 [90 – 120] | ||

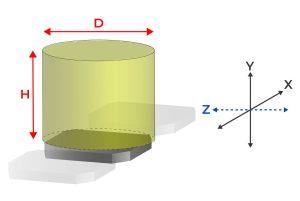

| Unité | Pièce maxi | Courses | ||||
| Diamètre D | Hauteur H | Axe Y | Axe X | Axe Z | ||
| HG-800II | mm3 | Ø1400 | 950 | 1000 | 1120 | 1250 |
| HG-1250 | mm3 | Ø1970 | 1500 | 1400 | 2000 | 1250 |
