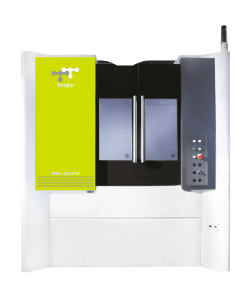

Centre d’usinage horizontal
Tongtai Série THA

Centre horizontal
Tongtai Série THA

Le centre horizontal de la Série THA de Tongtai combine compacité et haute productivité avec des options avancées pour le fraisage et le perçage. Parfait pour les petites pièces complexes, cette série est idéale pour les lignes de production automatisées.

Points forts Modèles de la série THA Caractéristiques techniques Volumes d'usinage

• Rigidité : La construction symétrique et à double parois est appliquée sur la colonne afin d’améliorer la rigidité de la structure et réduire les erreurs de précision causées par la dilatation thermique
• Broche à haute vitesse : Jusqu’à 20000 tr/min, avec une puissance allant jusqu’à 37 kW
• Changeur d’outils rapide : Réduit les temps morts grâce à un changeur de palettes automatique
• Facilité d’intégration : Faible largeur de la machine est idéale pour l’intégration dans les lignes de production

• THA-4000
• THA-4000P



P: Palettisé

	Unité	THA-4000P
Dimensions table	mm	400 x 400 [500 x 500]
Charge maxi	kg	400
Courses Axes X/Y/Z	mm	610 x 610 x 660
Avances rapides Axes X/Y/Z	m/min	60/60/60
Cône de broche		BT40 [BBT40]
Vitesse de broche	tr/min	15000 [15000 – 20000]
Puissance de broche	kW	37/15 [37/15 – 40/30]
Capacité du magasin d’outils		40 [60 – 90 – 120 – 240]

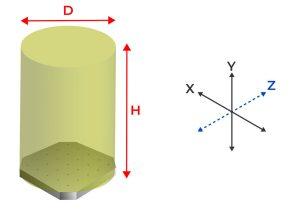

	Unité	Pièce maxi		Courses
		Diamètre D	Hauteur H	Axe Y	Axe X	Axe Z
THA-4000P	mm3	Ø630	800	610	610	660

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre d’usinage horizontal Tongtai Série THA, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue

Demandez l’avis d’un expert

Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.

J’ai besoin d’un expert !

A lire aussi

Si vous désirez compléter votre compréhension sur le fonctionnement et les caractéristiques des centres horizontaux, consultez notre page dédié à cet effet.

Quelle est la différence entre un centre d’usinage horizontal et un centre d’usinage vertical ?

PCI, l’exigence industrielle au service de votre production

Implantée à Saint-Étienne, PCI conçoit, intègre et fait évoluer les moyens de production des industriels depuis près de 100 ans. Notre métier d’origine, l’usinage et la conception de machines, nous a appris ce qu’exigent les environnements de production les plus contraignants : la précision, la répétabilité et la disponibilité.

Membre de TTGroup, l’un des principaux constructeurs mondiaux de machines-outils Taïwanais, nous distribuons en France les marques Tongtai, Honor Seiki et APEC, reconnues pour leur fiabilité dans l’aéronautique, l’automobile et la mécanique générale. Cette appartenance nous donne accès à une puissance industrielle internationale et à un approvisionnement en pièces sécurisé sur le long terme.

Nous ne nous limitons pas à la fourniture d’une machine. Étude de process, automatisation et robotique, vision et contrôle, retrofit, retooling, maintenance et réparation de broches : nous assemblons les briques nécessaires pour construire la réponse adaptée à votre besoin, à l’échelle d’un poste, d’une cellule ou d’une ligne complète.
