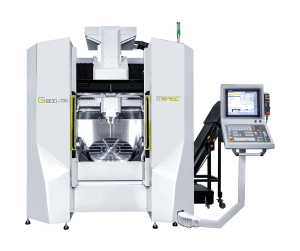

Centre d’usinage vertical 5 axes
APEC G800-TR

Le centre vertical 5 axes APEC G800-TR est une machine d’usage de pièces complexes en 5 axes avec une structure portique. La série G800-TR a été développée spécifiquement pour les pièces nécessitant un usinage simultané en 5 axes dans les secteurs de l’aéronautique, des moules et de l’automobile.

Accueil » Centres usinage » Centre usinage vertical 5 axes » Centre usinage vertical 5 axes APEC G800-TR

Centre vertical 5 axes
APEC G800-TR

Le centre vertical 5 axes G800-TR d’APEC est un centre 5 axes à structure portique, conçu pour l’usinage de haute précision dans l’industrie aéronautique et les applications complexes de grandes dimensions.

Points forts Modèles de la série G800 Caractéristiques techniques Volumes d'usinage Vidéos

Structure rigide : La structure portique améliore la stabilité dynamique et permet l’usinage de pièces volumineuses avec précision
Performance maximale : Équipé de broches haute vitesse allant jusqu’à 20000 tr/min (HSK63A) et d’une table rotative de Ø800 mm, capable de manipuler des charges jusqu’à 1300 kg
Flexibilité : Idéal pour l’usinage simultané en 5 axes avec un moteur à entraînement direct pour les axes A et C, garantissant une haute précision et une grande vitesse

G800-TR
G800-T

		Unité	G800-TR	G800-T
Dimensions table		mm	Ø800
Charge maxi		kg	1300
Courses Axes X/Y/Z		mm	800 x 830 x 560
Courses Axes A/C		deg	±120°/±360°
Avances rapides Axes X/Y/Z		m/min	48/48/48
Avances rapides Axes A/C		tr/min	80/80	70/1000
Vitesse de broche	HSK-A63	tr/min	20000 [18000 – 24000]
Puissance de broche		kW	24/20 [35/25 -42/35]
Vitesse de broche	HSK-A100	tr/min	15000 [12000]
Puissance de broche		kW	54/45 [76/50]
Capacité de magasin d’outils			32 [64]

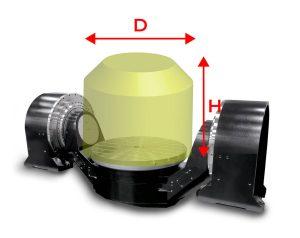

	Unité	Diamètre D1	Diamètre D2	Hauteur H1	Hauteur H2
G800-TR	mm³	Ø600	Ø900	400	500
G800-T	mm³	Ø600	Ø900	400	500
