Centre d’usinage vertical
Tongtai Série QVM-610AII

Le centre d’usinage vertical palettisé TONGTAI QVM-610AII est destinée à la production de grande série. Il est doté d’une large gamme de broche afin de convenir à tous types de matières.

Accueil » Centres usinage » Centre usinage vertical » Centre usinage vertical palettisé Tongtai QVM-610AII

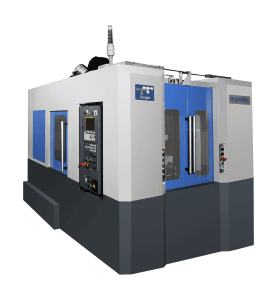

Centre vertical
Tongtai QVM-610AII

Le centre d’usinage vertical QVM-610AII de Tongtai est conçu pour maximiser la productivité tout en garantissant une grande rigidité d’usinage, idéal pour des pièces volumineuses.

Points forts Caractéristiques techniques Volume d'usinage Vidéo

Stabilité d’usinage : Palette indexée par un système à 3 points (breveté) pour une meilleure stabilité pendant l’usinage et une meilleure qualité de surface de la pièce
Rigidité améliorée : Conception basée sur la méthode des éléments finis pour une meilleure stabilité dynamique
Flexibilité : Table jusqu’à 700 x 410 mm et broche jusqu’à 10 000 tr/min
Changement de palettes : Système rapide avec un temps de changement de 4 secondes

	Unité	QVM-610AII
Dimensions table	mm	740 x 410
Charge maxi	kg	400 (x2)
Courses Axes X/Y/Z	mm	610 x 410 x 510
Avances rapides Axes X/Y/Z	m/min	36/36/30
Cône de broche		BT40
Vitesse de broche	tr/min	8000 [10000 – 15000]
Puissance de broche	kW	7.5/5.5 [9/7.5 – 15/11/7.5]
Capacité du magasin d’outils		24 [30]

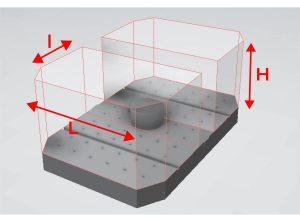

	Unité	Longueur L	largeur I	Hauteur H
QVM-610AII	mm³	700	460	470

Démo usinage – Centre d’usinage vertical TONGTAI QVM-610AII

Téléchargez notre catalogue

Tout ce que vous devez savoir sur le centre d’usinage vertical Tongtai Série QVM-610AII, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.

Je télécharge gratuitement le catalogue

Demandez l’avis d’un expert

Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.

J’ai besoin d’un expert !

A lire aussi

Pour approfondir vos connaissances sur les centres d’usinage, nous vous invitons à explorer nos pages dédiées.

Qu’est-ce qu’un centre d’usinage vertical ?

Qu’est-ce qu’un centre 3 axes ?
