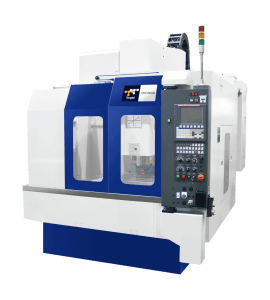

Centre d’usinage vertical
Tongtai Série TMV-QII

La série TMV-QII de TONGTAI est une série de centres verticaux universels conçus pour s’adapter à tous types de matières en petite et moyenne séries. Cette série fait partie des « best sellers » de TONGTAI et de très nombreuses options sont possibles sur ces machines.

Accueil » Centres usinage » Centre usinage vertical » Centre usinage vertical Tongtai Série TMV-QII

Centre vertical
Tongtai Série TMV-QII

Le centre d’usinage vertical de la Série TMV-QII de Tongtai est conçu pour maximiser la productivité tout en garantissant une précision d’usinage. Idéale pour des opérations à grande vitesse, cette série combine rigidité, ergonomie et performance.

Points forts Modèles de la série TMV-QII Caractéristiques Volumes d'usinage

Haute performance : Broches jusqu’à 15000 tr/min, avec un changeur d’outils rapide (moins de 2 secondes pour T-T) pour réduire les temps morts
Précision et rigidité : Structure optimisée par la méthode des éléments finis, garantissant une grande stabilité dynamique et une précision constante
Confort et ergonomie : Design pensé pour améliorer le confort de l’opérateur avec des commandes facilement accessibles
Productivité accrue : Avances rapides de 48 m/min sur les axes X, Y et Z, et dimensions de table allant jusqu’à 1100 x 600 mm avec une charge maximale de 800 kg, idéale pour des opérations continues à haute cadence

TMV-850QII
TMV-1050QII

	Unité	TMV-850QII	TMV-1050QII
Dimensions table	mm	950 x 600	1100 x 600
Charge maxi	kg	800
Courses Axes X/Y/Z	mm	850 x 600 x 530	1050 x 600 x 530
Avances rapides Axes X/Y/Z	m/min	48/48/48
Cône de broche		BT40 [HSK-A63, BBT-40]
Vitesse de broche	tr/min	Courroie – 8000 [10000] Direct – 10000 [15000]
Puissance de broche	kW	Courroie : 7.5/5.5 [9/7.5] Direct : 15/11 [11/7.5]
Capacité du magasin d’outils		24 [30, 48]

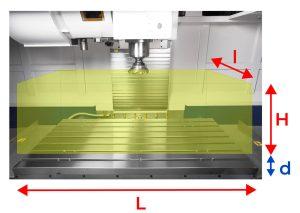

d Distance entre la pointe outil et la surface de la table, variable en fonction de la longueur d’outil

	Unité	Longueur L	largeur I	Hauteur H
TMV-850QII	m³	850	600	530
TMV-1050QII	m³	1050	600	530
