Centre d’usinage vertical UGV (Usinage Grande Vitesse)
Tongtai Série VC

Le centre d’usinage vertical TONGTAI série VC a été conçu pour des applications d’usinage à grande vitesse (UGV).

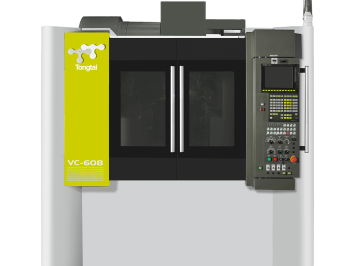

Centre usinage vertical grande vitesse UGV Tongtai VC-608Centre vertical UGV
Tongtai Série VC

Le centre d’usinage vertical UGV (Usinage à Grande Vitesse) Série VC de Tongtai se distingue par sa rigidité exceptionnelle et ses performances de haute précision, idéales pour les applications nécessitant des vitesses élevées.
Le centre UGV Série VC a été conçu pour des opérations continues et des usinages complexes nécessitant une qualité de surface impeccable.

  • Rigidité : Le bâti et colonnes, en fonte et nervurés, absorbent les vibrations en usinage
  • Précision : Guidages à rouleaux rigides, assurant une grande stabilité lors des mouvements rapides
  • Vitesse : Broches jusqu’à 20000 tr/min pour une large gamme d’applications
  • Capacité : Table jusqu’à 1100 x 710 x 710 mm avec une capacité de charge de 1000 kg
  • Flexibilité : Changeur d’outils rapide (24 ou 30 outils en option) pour réduire les interruptions pendant les cycles d’usinage
  • VC-608
  • VC-710
  • VC-711
Unité VC-608 VC-610 VC-711
Dimensions table mm 950 x 600 1100 x 650 1200 x 710
Charge maxi kg 500 1000
Courses Axes X/Y/Z mm 850 x 610 x 530 1050 x 610 x 530 1100 x 710 x 710
Avances rapides Axes X/Y/Z m/min 24/24/24
Cône de broche BBT40 [HSK-63A]
Vitesse de broche tr/min 12000 [15000 – 20000]
Puissance de broche kW 11/7.5 [15/11/7.5 – 40/30]
Capacité de magasin d’outils 24 [30]

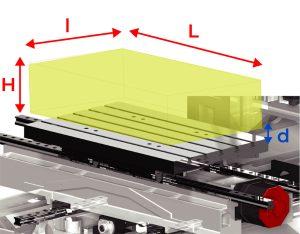

d Distance entre la pointe outil et la surface de la table, variable en fonction de la longueur d’outil

Unité Longueur L largeur I Hauteur H
VC-608 mm3 850 610 530
VC-610 mm3 1050 610 530
VC-711 mm3 1100 710 710

Démo usinage – Centre vertical UGV TONGTAI Série VC

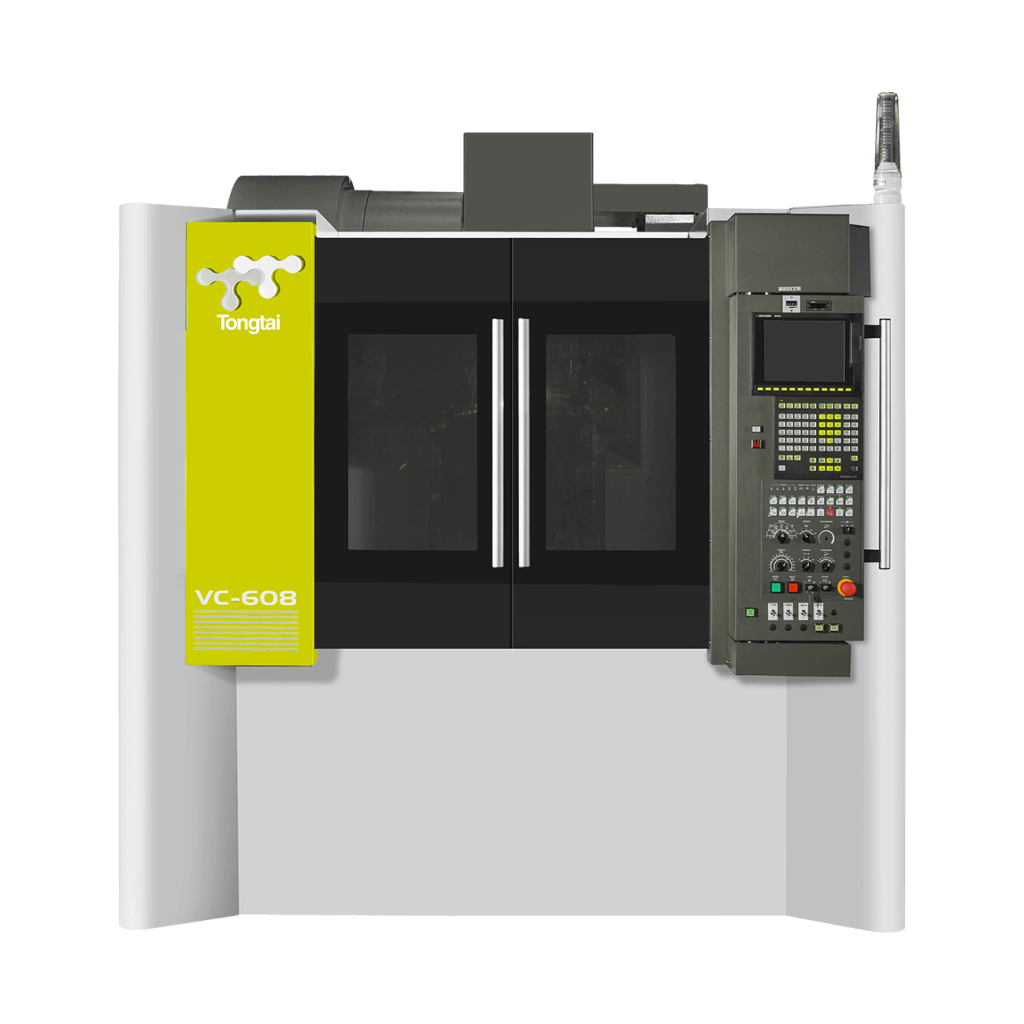

Centre d'usinage vertical grande vitesse UGV Tongtai VC-608
