Tour horizontal 2 et 3 axes automatisable

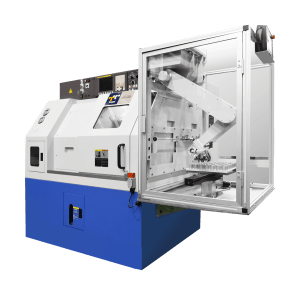

Tongtai Série HS
Le tour horizontal TONGTAI série HS est un petit tour rapide pour usiner des pièces d’une taille maximum de Ø220 x 200 mm. Il peut être équipé d’un robot de chargement ou d’un embarreur afin d’augmenter sa productivité et existe également avec la fonction fraisage.
Tour horizontal 2 et 3 axes automatisable
Tongtai HS-22
Le tour horizontal automatisable HS-22 de Tongtai est un tour horizontal compact, conçu pour les opérations de production à haut rendement avec diverses options d’automatisation. Ce modèle est idéal pour les industries nécessitant une précision constante et une capacité d’usinage de petites à moyennes pièces, tout en optimisant la productivité.
- Structure rigide : Guidages linéaires ou prismatiques (selon besoin) garantissant une grande rigidité et une précision d’usinage
- Flexibilité : Broche atteignant 6000 tr/min avec des options de mandrins de 6” ou 8”, adaptée à des pièces allant de Ø35 à Ø100 mm de diamètre
- Productivité améliorée : Temps de changement de pièce réduit à 4,8 secondes grâce aux systèmes de chargement/déchargement automatiques disponibles en option
- Automatisation complète : Possibilité d’ajouter un embarreur, un récupérateur de pièces et des convoyeurs pour une gestion continue de la production avec un minimum d’interventions
- HS-22
- HS-22M
| Unité | HS-22 | HS-22M | |
| Nez de broche principale | A2-5 [A2-6] | ||
| Mandrin | pouces | 6’’ [8’’] | |
| Øbarre | mm | Ø26 [Ø44 – Ø51] | |
| Courses Axes X/Z | mm | 155/220 | |
| Avances rapides X/Z | m/min | 20/20 | |
| Broche principale | tr/min | 6000 [4800 – 4500] | |
| kW | 15/11/7.5 | 18.5/15/11 | |
| Outils tournants Version M | tr/min | – | 6000 |
| kW | – | 5.5/3.7 | |
| Tourelle | BMT45 : 12 [8] | VDI40 : 12 | |

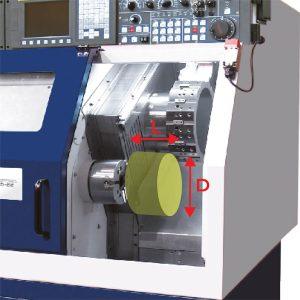

| Unité | Diamètre D | Longueur L | |
| HS-22 | m3 | Ø220 | 200 |
| HS-22M | m3 | Ø220 | 200 |
Démo usinage – Tour horizontal 2 axes et 3 axes Tongtai Série HS
Téléchargez notre catalogue
Tout ce que vous devez savoir sur le tour horizontal automatisable 2 et 3 axes Tongtai HS-22, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Je télécharge gratuitement le catalogue
Demandez l’avis d’un expert
Nos spécialistes sont prêts à répondre à vos questions et à façonner une solution sur mesure pour votre projet. Profitez d’un accompagnement personnalisé et de conseils avisés à chaque étape de votre parcours. Inventons le futur de l’usinage ensemble et faites l’expérience d’un partenariat qui repousse les limites de l’excellence.
PCI, l’exigence industrielle au service de votre production
Implantée à Saint-Étienne, PCI conçoit, intègre et fait évoluer les moyens de production des industriels depuis près de 100 ans. Notre métier d’origine, l’usinage et la conception de machines, nous a appris ce qu’exigent les environnements de production les plus contraignants : la précision, la répétabilité et la disponibilité.
Membre de TTGroup, l’un des principaux constructeurs mondiaux de machines-outils Taïwanais, nous distribuons en France les marques Tongtai, Honor Seiki et APEC, reconnues pour leur fiabilité dans l’aéronautique, l’automobile et la mécanique générale. Cette appartenance nous donne accès à une puissance industrielle internationale et à un approvisionnement en pièces sécurisé sur le long terme.
Nous ne nous limitons pas à la fourniture d’une machine. Étude de process, automatisation et robotique, vision et contrôle, retrofit, retooling, maintenance et réparation de broches : nous assemblons les briques nécessaires pour construire la réponse adaptée à votre besoin, à l’échelle d’un poste, d’une cellule ou d’une ligne complète.

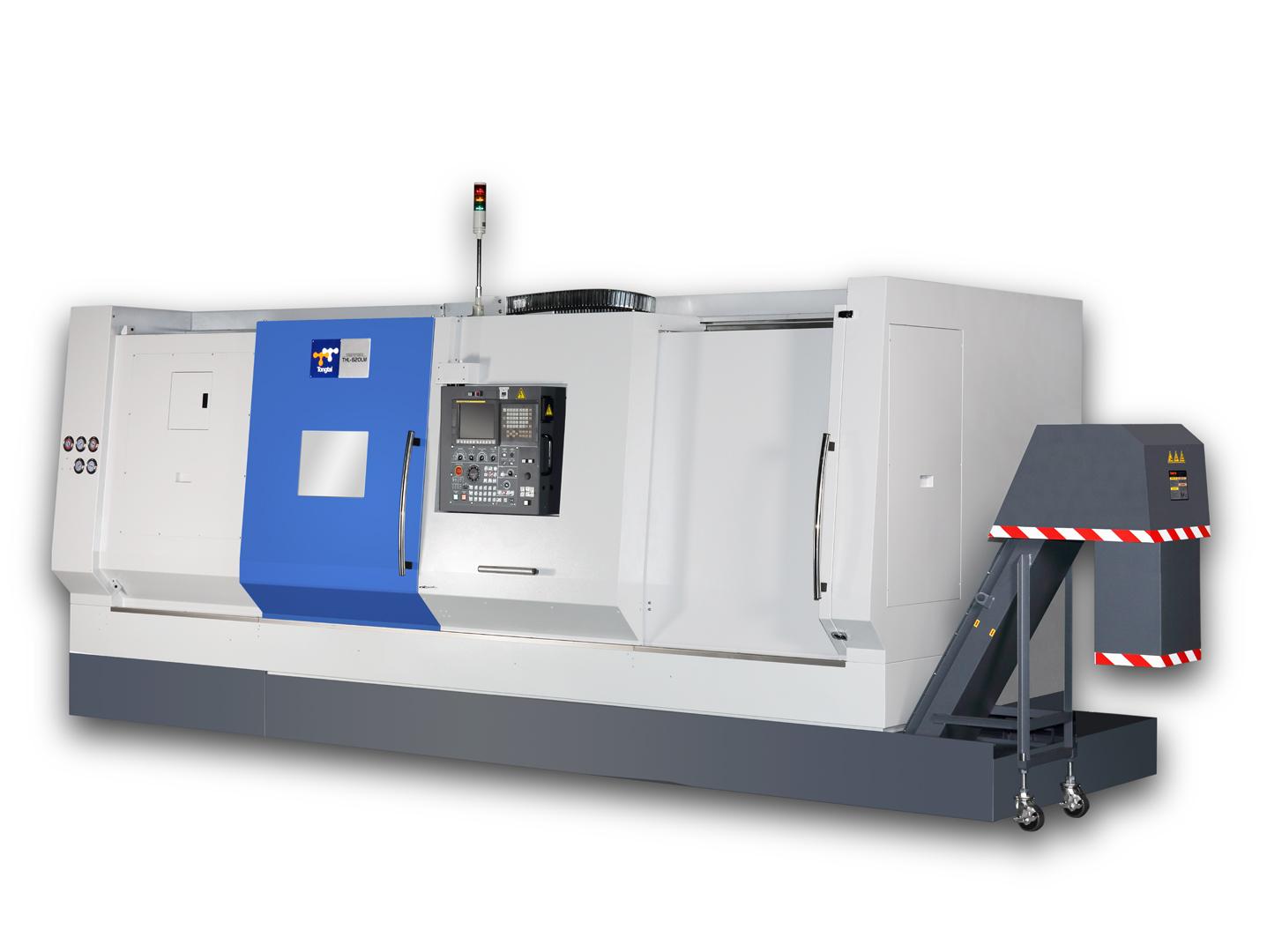

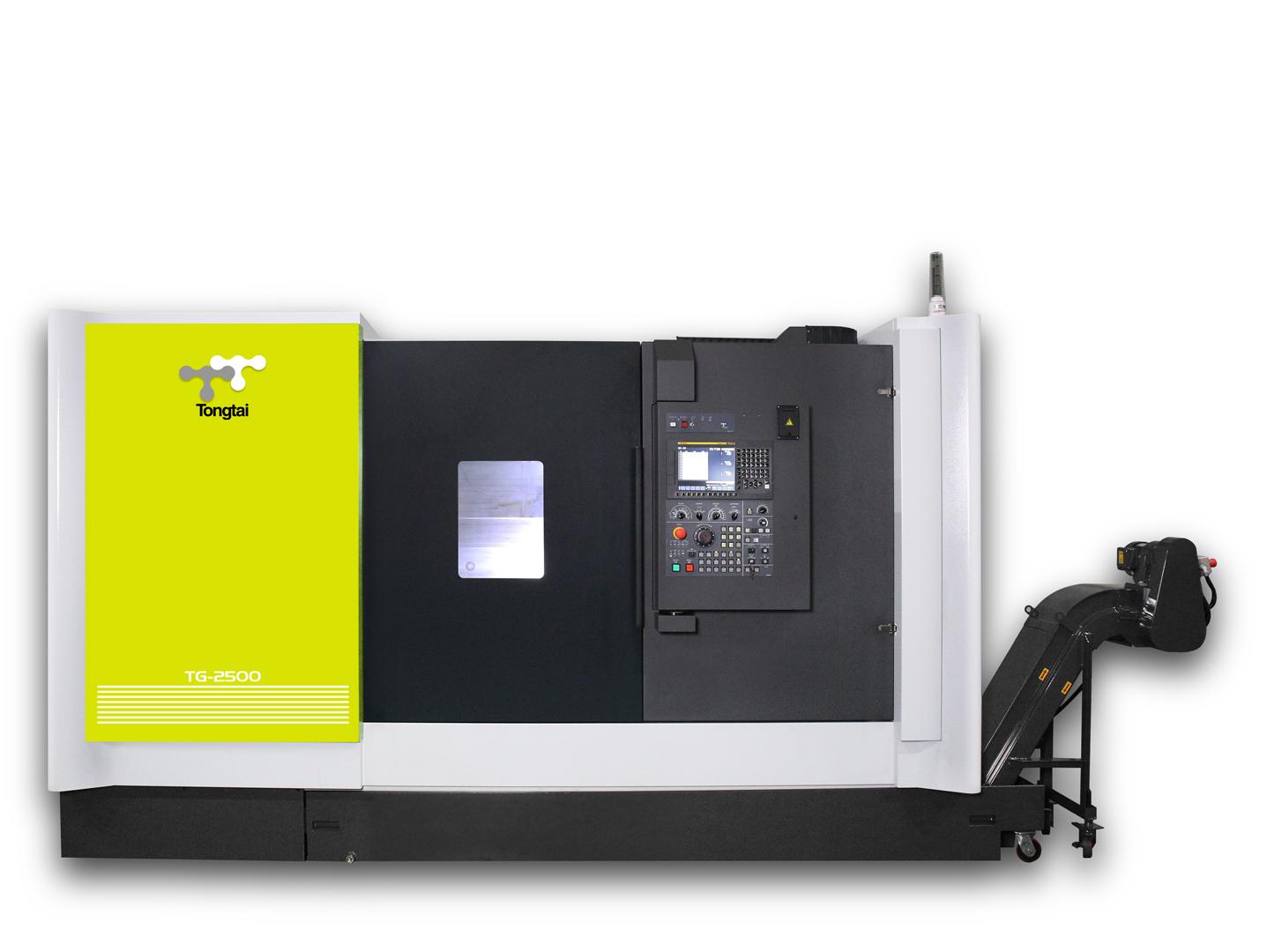

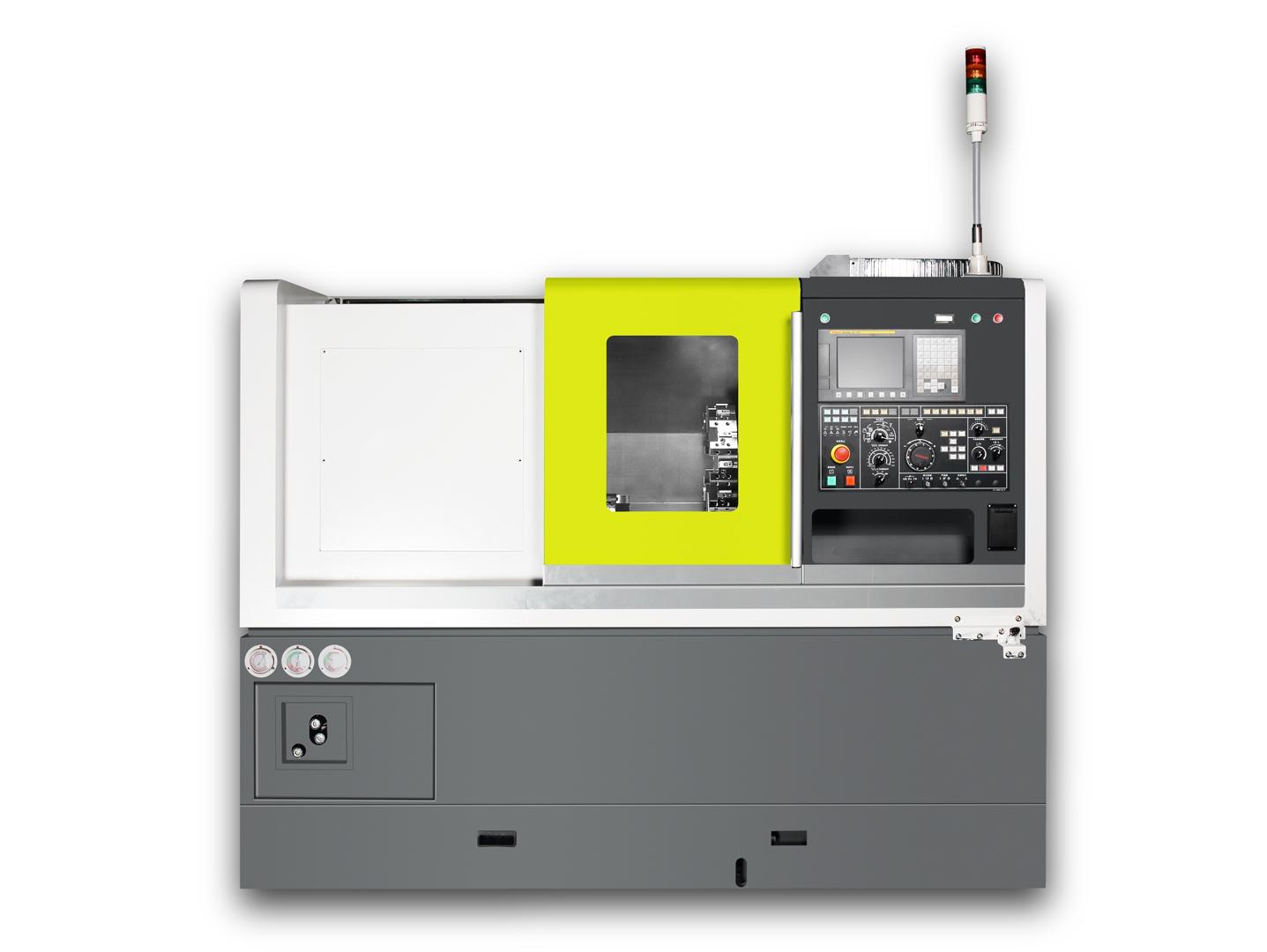

NOS AUTRES TOURS 2 AXES ET 3 AXES
