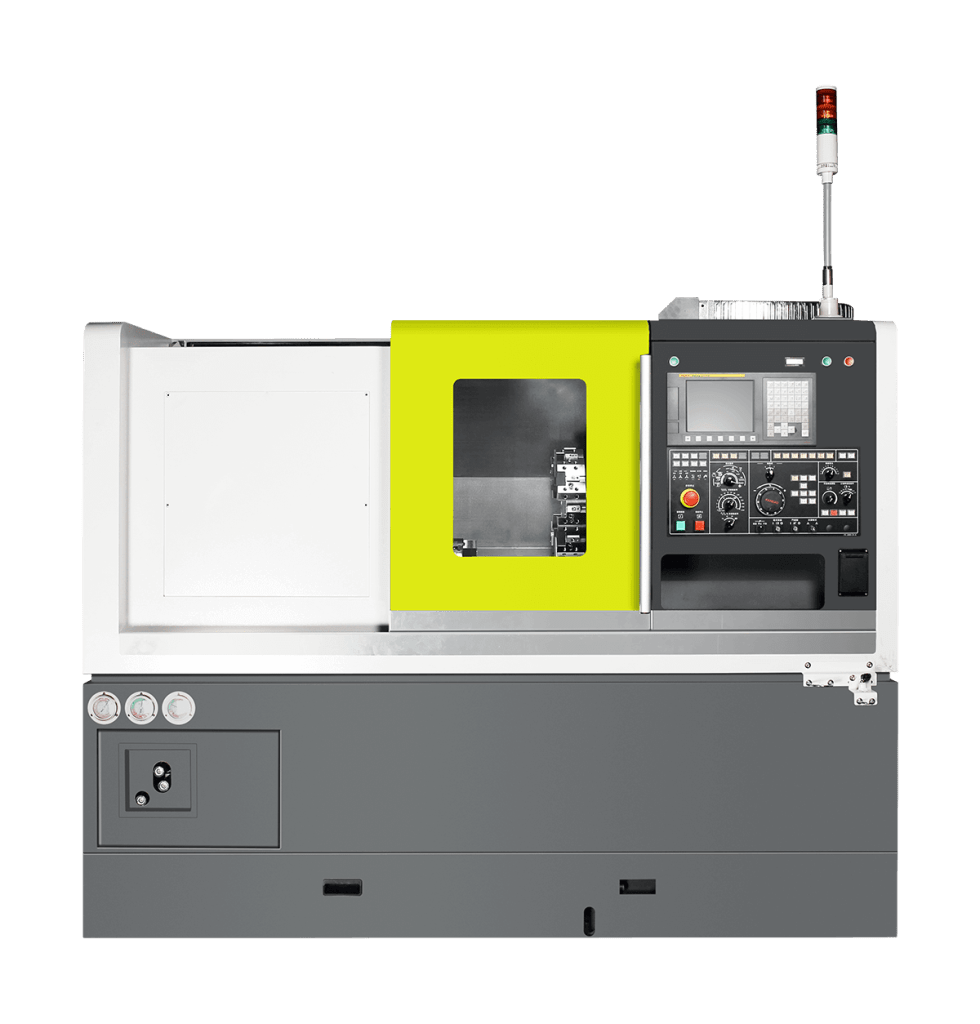

Tour horizontal 2 et 3 axes
Tongtai Série TCS
Les tours horizontaux TONGTAI de la série TCS sont des tours compacts 2 et 3 axes destinés aux sous-traitants pour travailler en petite et moyenne séries en lopins ou en barre.
Tour horizontal 2 et 3 axes
Tongtai Série TCS
Le tour horizontal de la Série TCS de Tongtai est idéal pour les opérations de tournage nécessitant précision et fiabilité. Conçu pour offrir une grande rigidité et des performances optimales, elle est adaptée aux industries nécessitant un usinage rapide et stable.
- Haute rigidité : La structure renforcée par la méthode des éléments finis offre une excellente stabilité dynamique, garantissant une meilleure précision lors des cycles d’usinage à grande vitesse
- Changeur d’outils rapide : Le temps d’indexation d’un poste est de 0.3s pour les tourelles avec fraisage et de 0.2s pour les tourelles sans fraisage
- Capacité de tournage : Diamètres de tournage jusqu’à Ø300 mm, avec des options de mandrin de 8” à 10” et une course de l’axe Z pouvant atteindre 600 mm
- Stabilité et précision : Equipé d’une contrepointe CM4 ou CM5 permettant de soutenir les pièces et de réduire les vibrations, ce qui améliore la précision de l’usinage
|
|
| Unité | TCS-2000[M] | TCS-2000L[M] | TCS-2500[M] | TCS-2500L[M] | |
| Nez de broche principale | A2-6 | A2-8 | |||
| Mandrin | pouces | 8″ | 10″ | ||
| Øbarre | mm | Ø51 | Ø64 [Ø74] | ||
| Courses Axes X/Z | mm | 170[200]/400 | 170[200]/600 | 170[200]/400 | 170[200]/600 |
| Avances rapides X/Z | m/min | 30/30 | |||
| Broche principale | tr/min | 4500 [3000] | 2500 [3500] | ||
| kW | 15/11 | 15/11 | |||
| Outils tournants [version M] | tr/min | [6000] | |||
| kW | [5.5/3.7] | ||||
| Tourelle | 12 [8] [12 VDI pour les versions M] | ||||

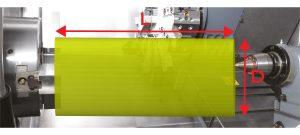

La valeur du diamètre D correspond à celle obtenue lorsque le tour est équipé d’une tourelle 12 postes.
| Unité | Diamètre D | Longueur L | |
| TCS-2000 | mm3 | Ø300 | 400 |
| TCS-2000L | mm3 | Ø300 | 600 |
| TCS-2000M | mm3 | Ø280 | 300 |
| TCS-2000LM | mm3 | Ø280 | 500 |
| TCS-2500 | mm3 | Ø300 | 400 |
| TCS-2500L | mm3 | Ø300 | 600 |
| TCS-2500M | mm3 | Ø280 | 300 |
| TCS-2500LM | mm3 | Ø280 | 500 |

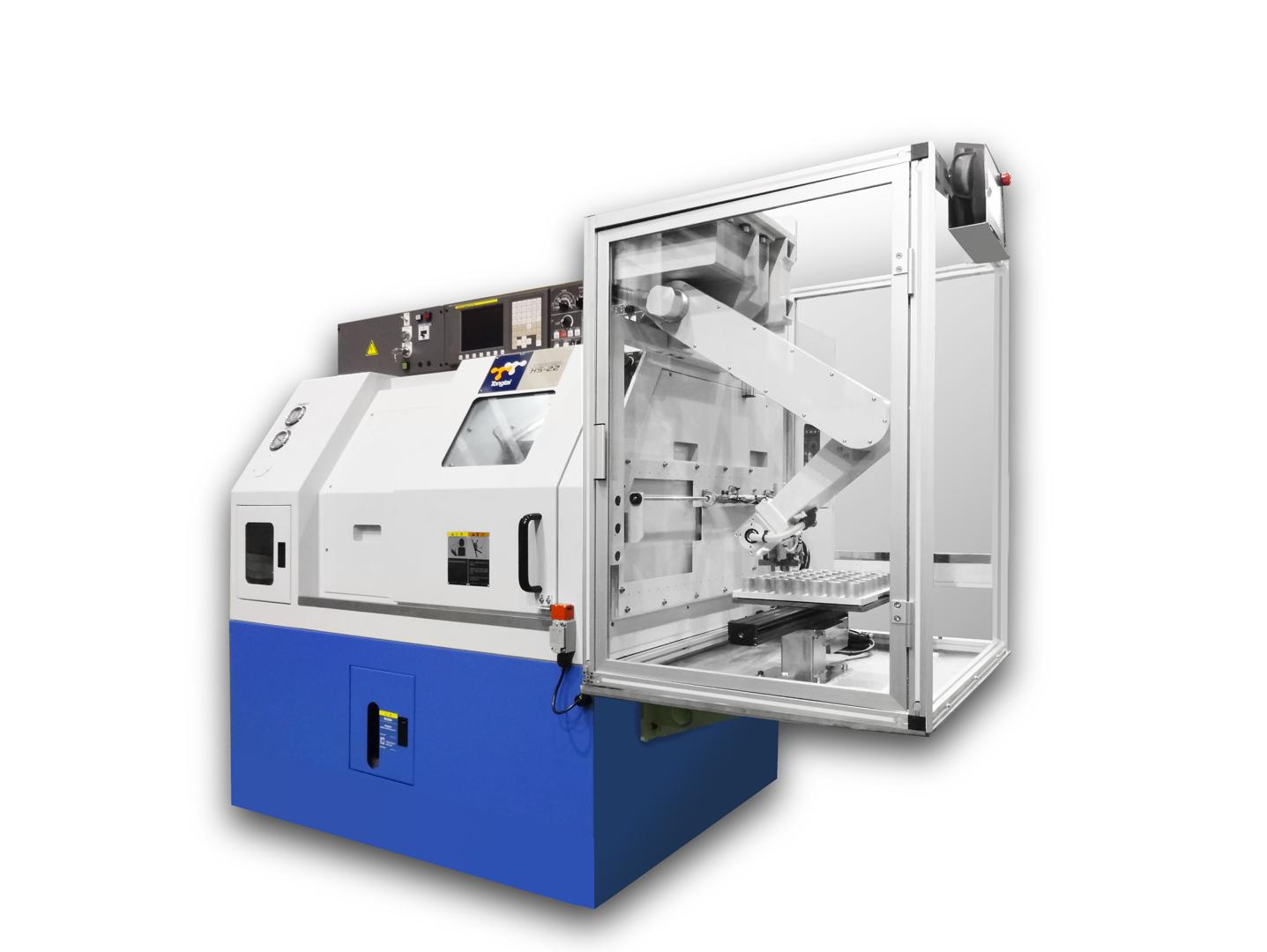

Robotisation – TONGTAI TCS-2000 avec robot EWR03
Simulez un devis gratuitement avec notre configurateur !
Téléchargez notre catalogue
Tout ce que vous devez savoir sur le tour horizontal 2 et 3 axes Tongtai Série TCS, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Je télécharge gratuitement le catalogue
