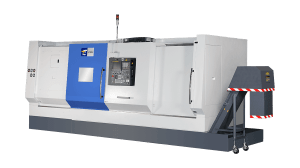

Tour horizontal 2 et 3 axes
Tongtai Série THL
Les tours TONGTAI de la série THL 2 et 3 axes sont des tours puissants pour l’enlèvement de copeaux en tournage et fraisage (version M). Selon les modèles, le couple en tournage peut atteindre 2207 Nm. La machine est disponible en 3 longueurs de banc : 1200, 2000 et 3000 mm
Tour horizontal 2 et 3 axes
Tongtai Série THL
Le tour horizontal de la Série THL-620 de Tongtai est un tour horizontal CNC polyvalent, conçu pour l’usinage de pièces de grande taille et nécessitant une grande rigidité et puissance. Ce modèle est particulièrement adapté aux secteurs industriels tels que l’aéronautique et l’automobile, où la précision et la stabilité sont essentielles.
- Rigidité maximale : Conception monobloc en fonte de haute qualité avec des guidages prismatiques pour une meilleure absorption des vibrations et une stabilité accrue lors des opérations lourdes
- Puissance et performance : Broche 45 kW, atteignant un couple maximal de 1477 Nm et une vitesse de rotation allant jusqu’à 2500 tr/min, adaptée pour des pièces jusqu’à Ø620 mm de diamètre
- Flexibilité : Disponibilité de plusieurs longueurs de course de l’axe Z, allant de 1200 mm à 3000 mm, avec la possibilité d’installer un support lunette pour l’usinage de pièces longues
- Tourelle puissante : Tourelle hydraulique standard ou tourelle avec fraisage (option BMT-75) permettant des opérations combinées de tournage et de fraisage, avec une capacité jusqu’à 12 outils
- THL-620[M]
- THL-620L[M]
- THL-620XL[M]
| Unité | THL-620[M] | THL-620L[M] | THL-620XL[M] | ||
| Nez de broche principale | A2-11 | ||||
| Mandrin | pouces | 15″ [18″] | |||
| Øbarre | mm | Ø90 [Ø116] | |||
| Courses Axes X/Z | mm | 365/1200 | 365/2000 | 365/3000 | |
| Avances rapides X/Z | m/min | 20/20 | |||
| Broche principale | Tournage | tr/min | 2500 [2000] | ||
| kW | 45/37/30 | ||||
| Tourelle | 12 Tourelle hydraulique [BMT75] | ||||

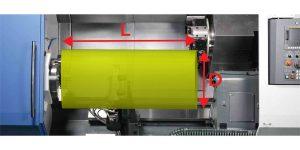

| Unité | Diamètre D | Longueur L | |
| THL-620[M] | m3 | Ø620 | 1100 |
| THL-620L[M] | m3 | Ø620 | 1900 |
| THL-620XL[M] | m3 | Ø620 | 2900 |
Téléchargez notre catalogue
Tout ce que vous devez savoir sur le tour horizontal 2 et 3 axes Tongtai Série THL, ses performances et utilisations sont à retrouver dans notre catalogue disponible gratuitement via ce lien.
Je télécharge gratuitement le catalogue
