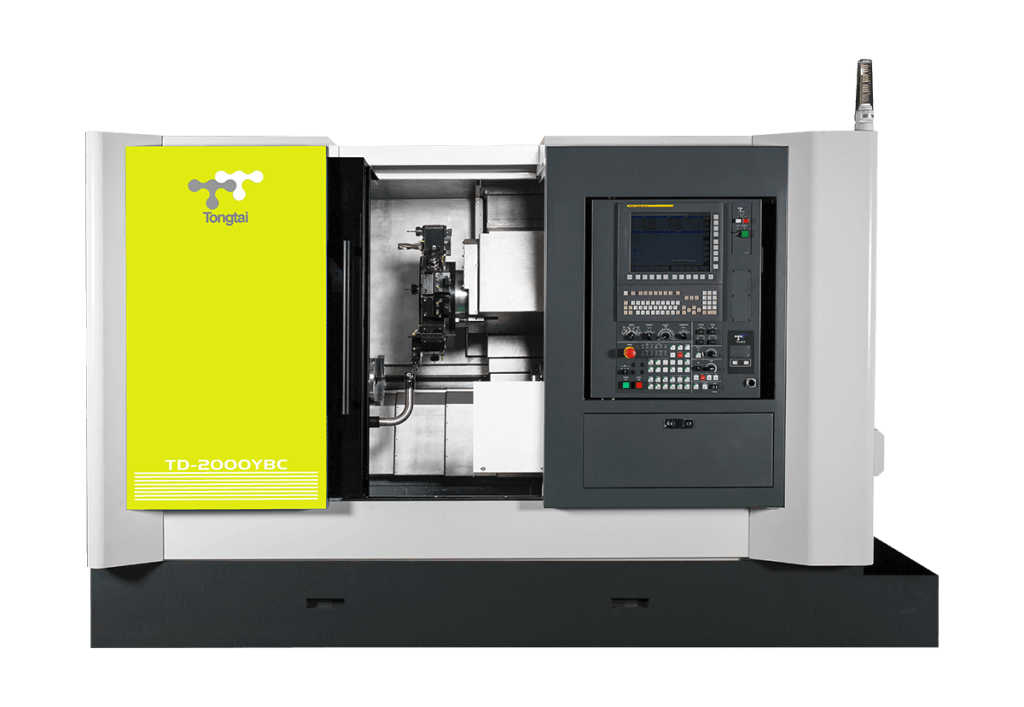

Tour horizontal 4 axes (3 axes + axe Y)
Tongtai Série TD
Le tour horizontal TONGTAI série TD est une machine de production de petite et moyenne séries de pièces complexes nécessitant du fraisage avec axe Y.
Tour horizontal 4 axes (3 axes + axe Y)
Tongtai Série TD
Le tour horizontal 4 axes de la Série TD de Tongtai est conçue pour offrir une grande précision d’usinage grâce à sa structure rigide et son axe Y véritable. Adaptée aux opérations complexes, cette série est idéale pour les secteurs de l’automobile et de l’aéronautique.
- Précision : L’axe C de la broche utilise un codeur rotatif avec positionnement multi-points pour l’indexation dont la valeur mini est 0,001°
- Vrai axe Y : L’axe Y n’est pas une combinaison d’axes permettant une meilleure précision de positionnement
- Structure robuste : Banc incliné à 75°, facilitant l’évacuation des copeaux et renforçant la rigidité structurelle.
- Tourelle de fraisage polyvalente : Capacité de 12 à 16 postes pour intégrer plusieurs outils et effectuer des opérations combinées de tournage et fraisage.
- TD-1500Y[B][C]
- TD-2000Y[B][C]
- TD-2500Y[B][C]
| Unité | TD-2000Y[BC] | TD-2500Y[BC] | |||
| Nez de broche principale | A2-6 | A2-8 | |||
| Mandrin | pouces | 8″ | 10″ [12″] | ||
| Øbarre | mm | Ø51 | Ø64 [Ø74] | ||
| Courses Axes X/Y/Z/B | mm | 230/±51/600/[630] | |||
| Avances rapides X/Y/Z/B | m/min | 30/15/30/[30] | |||
| Broche principale | Tournage | Vitesse | tr/min | 4500 [3000] | 3500 [2500] |
| Puissance | kW | 18.5/15/11 | |||
| Opt Fraisage | Vitesse | tr/min | 6000 | ||
| Puissance | kW | 7.5/5.5/3.7 | |||
| Option Broche de reprise | Vitesse | tr/min | A2-5 / 6’’ [8’’] / 5000 | ||
| Puissance | kW | 7.5/5.5 | |||
| Tourelle | VDI-40/BMT-65: 12 VDI-30/BMT-55: 16 | ||||

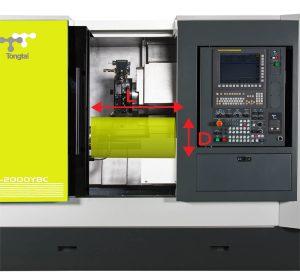

La valeur du diamètre D correspond à celle obtenue lorsque le tour est équipé d’une tourelle BMT-65.
| Unité | Diamètre D | Longueur L | |
| TD-2000YBC | m3 | Ø360 | 530 |
| TD-2500YBC | m3 | Ø360 | 530 |
