Centre à portique à table fixe
APEC Série G
Le centre à portique à montant mobile 5 axes APEC série G est une machine très dynamique pour l’usinage de pièces complexes et de grandes dimensions. Ces machines sont destinées principalement pour l’usinage de structure aéronautique en aluminium ou des moules et outils aux formes complexes.
Centre à portique à table fixe
APEC Série G

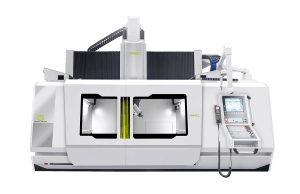

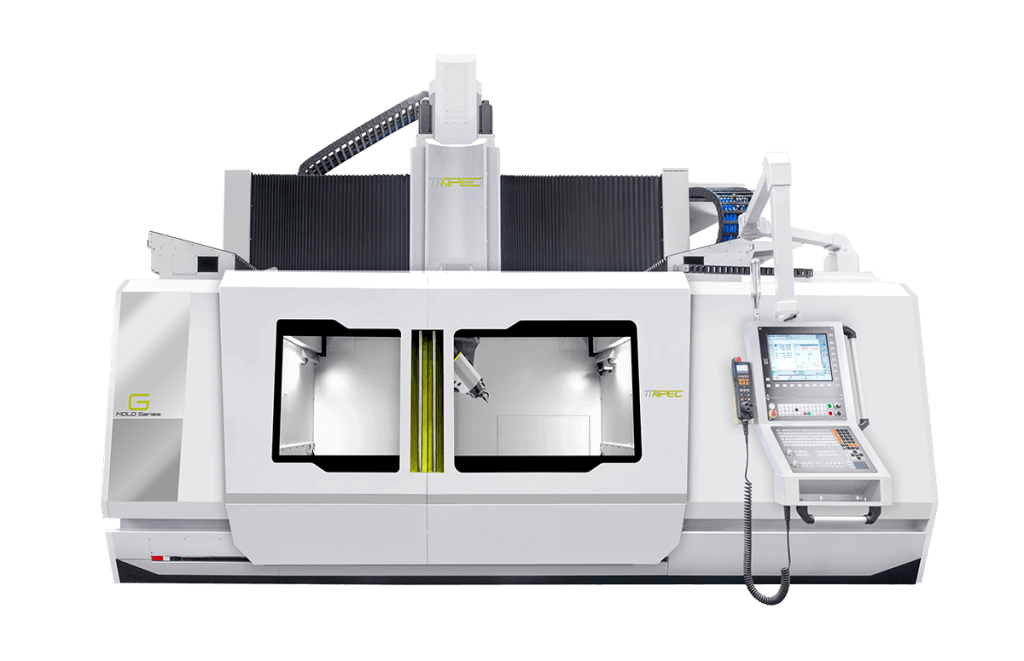

La Série G d’APEC est un centre à portique 5 axes à table fixe, idéal pour les opérations complexes dans le domaine de l’usinage de moules et de matrices.
- Précision : La conception en U de la structure permet une répartition homogène des forces, améliorant ainsi la stabilité et la précision d’usinage
- Entraînement haute performance : Moteurs linéaires sur les axes X/Y et doubles vis à billes sur l’axe Z, offrant une accélération rapide et une précision élevée
- Contrôle thermique avancé : Compensation thermique intégrée sur l’axe Z et les moteurs pour maintenir une qualité constante d’usinage, même lors de longues opérations
|
|
| Unité | G2520/40/50/60/80 | G3020/40/50/60/80 | |
| Longueur Table | mm | 2000 – 4000 – 5000 – 6000 – 8000 | |
| Largeur Table | mm | 2580 – 2500 – 2500 – 2500 – 2500 | 3000 |
| Charge maxi | Kg/m2 | 8000 | |
| Course Axe X | mm | 2000 – 4000 – 5000 – 6000 – 8000 | |
| Course Axe Y | mm | 2500 | 3000 |
| Course Axe Z | mm | 1000 | |
| Avances rapides Axes X/Y/Z | m/min | 60/60/40 | |
| Accélération Axes X/Y/Z | m/sec² | 5 | |
| Angles rotation Axes A/C | Deg | ±125° / ±360° | |
| Vitesses rotation Axes A & C | tr/min | 30 en continu/60 max | |
| Couples Axes A & C (cont/max) | N.m | A=529/869 C=783/1300 | |
| Couple de serrage Axes A & C | N.m | 4000 | |
| Cône de broche | HSK63A [HSK-A100] | ||
| Vitesse de broche | tr/min | 24000 [15000] | |
| Puissance de broche | kW | 42/35 [30/25] | |
| Changeur d’outils | 30 [40 – 60] | ||
Les volumes indiqués correspondent à des volumes maximum.
Les valeurs peuvent varier en fonction de l’application, les types de têtes et de broches, ainsi que leur orientation.

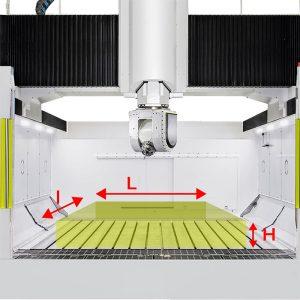

| Unité | Longueur L | largeur I | Hauteur H | |
| G2520 | mm3 | 2000 | 2580 | 1600 |
| G2540 | mm3 | 4000 | 2500 | 1600 |
| G2550 | mm3 | 5000 | 2500 | 1600 |
| G2560 | mm3 | 6000 | 2500 | 1600 |
| G2580 | mm3 | 8000 | 2500 | 1600 |
| G3020 | mm3 | 2000 | 3000 | 1600 |
| G3040 | mm3 | 4000 | 3000 | 1600 |
| G3050 | mm3 | 5000 | 3000 | 1600 |
| G3060 | mm3 | 6000 | 3000 | 1600 |
| G3080 | mm3 | 8000 | 3000 | 1600 |
La série G d’APEC est équipée en standard d’une tête de fraisage de la marque AGA de type mono.
Avantages de la tête de fraisage MONO
- Zone d’interférence réduite : Pour une meilleure accessibilité et flexibilité d’usinage.
- Structure rigide : Conception en fonte ductile FCD600 avec roulement haute rigidité.
- Précision de positionnement des axes A et C : Précision assurée grâce aux anneaux de fraisage.
- Technologie propre et respectueuse de l’environnement : Lubrification par graisse ou huile/air.
- Moteur couple sans usure sur les axes A et C : Performance durable avec une rotation à 30 tr/min.
- Système de lubrification de la broche : Assure une longévité accrue.
- Axes A/C avec moteur couple et codeur haute précision Heidenhain : Pour un usinage précis et fiable.
Caractéristiques techniques de la tête de fraisage MONO
| Cône de broche | HSK63A/HSK100A |
| Couple Axes B/C | A=529/869Nm C=783/1300Nm |
| Vitesse de rotation | A=C=30(cont)/60(max)tr/min |
| Angles rotation Axes B/C | A=±125° C=±360° |
| Système de serrage outil | Serrage automatique |
| Indexation | Continu |
| Couple de serrage | A=4000Nm C=4000Nm |
Suivant les besoins de chaque client, il est possible d’équiper le centre à portique série G d’une autre tête de fraisage.
Démo usinage – Centre à portique à table fixe 5 axes APEC G3060
